Le{0}}Tigre sandėlio projekto Naujojoje Kaledonijoje plieno konstrukcijų analizė (dalinė)

Plieninės konstrukcijos jėgos analizė naudojant 3D3S programinę įrangą (3 aukštų plieno konstrukcijų projektui Naujojoje Kaledonijoje)

3D3S programinė įranga, profesionali plieninių konstrukcijų konstrukcijų analizės ir projektavimo programinė įranga, pritaikyta atlikti išsamią jėgų analizę 3-aukštų plieninių konstrukcijų projekte Naujojoje Kaledonijoje, užtikrinant konstrukcijų projektavimo racionalumą, saugumą ir stabilumą. Kartu su faktinėmis projekto darbo sąlygomis ir aplinkos apribojimais, programinė įranga užbaigia viso proceso jėgos apskaičiavimą ir patikrinimą, suteikdama patikimą techninę pagalbą projekto projektavimui ir statybai.

Jėgos analizės procesas ir pagrindinis turinys, pagrįstas 3D3S programine įranga, yra toks: Pirma, programinėje įrangoje sukurkite trijų -aukštų plieno konstrukcijos modelį, tiksliai įvesdami konstrukcinius parametrus, tokius kaip elementų sekcijos, jungčių formos ir medžiagos savybės (atitinkančios tikrąją projekto plieno rūšį ir specifikacijas). Tada į modelį įkelkite visas svarbias apkrovas, įskaitant savitąją apkrovą (savo plieninių elementų, grindų plokščių svorį ir kitas nuolatines apkrovas), gyvąją apkrovą (grindų naudojimo apkrovą, personalo ir įrangos apkrovą), vėjo apkrovą ir seisminę apkrovą, atitinkančią Naujosios Kaledonijos geografinę padėtį, kad būtų visapusiškai imituojama tikroji konstrukcijos jėgos būsena.

Analizės metu programinė įranga atlieka baigtinių elementų skaičiavimą kiekviename plieniniame elemente (kolonos, sijos, sijos ir kt.) ir jungties mazgai, daugiausia dėmesio skiriant elementų ašinės jėgos, šlyties jėgos, lenkimo momento ir įlinkio, taip pat mazgų laikomosios galios ir stabilumo patikrinimui. Pagrindinėms 3 aukštų konstrukcijos įtempių dalims (pvz., jungtims tarp grindų, kolonų apačios ir dalių, turinčių koncentruotą apkrovą), programinė įranga atlieka vietinių įtempių analizę, kad išvengtų vietinės deformacijos ar žalos, kurią sukelia per didelis įtempis.

Be to, 3D3S programinė įranga gali imituoti dinaminį konstrukcijos atsaką esant seisminėms ir stiprioms vėjo apkrovoms, patikrinti, ar konstrukcijos standumas ir plastiškumas atitinka projektavimo reikalavimus, ir optimizuoti sekcijų dydį bei elementų sujungimo formą pagal analizės rezultatus, kad būtų pasiekta pusiausvyra tarp konstrukcijos saugumo ir ekonominio efektyvumo. Analizės rezultatai rodo, kad 3-aukštų plieninės konstrukcijos projektas Naujojoje Kaledonijoje atitinka atitinkamus projektavimo standartus ir gali saugiai atlaikyti įvairias projektines apkrovas, užtikrinant ilgalaikį stabilų projekto veikimą.



1 dizaino kodai

"Plieninių konstrukcijų projektavimo kodeksas" (GB50017-2003)

„Pastato konstrukcinės apkrovos specifikacija“ (GB50009-2012)

„Pastatų seisminio projektavimo kodeksas“ (GB50011-2010)

„Pastato pagrindo projektavimo kodas“ (GB50007-2011)

„Plieno suvirinimo kodas“ (GB50661-2011)

„Plieniniai varžtai, jungiantys techninę specifikaciją“ (JGJ82-2011)

2 Skaičiavimo modelis

Skaičiavimo modelis (apskritimai žymi apribojimus)

3 Apkrovos ir deriniai

Struktūrinės svarbos koeficientas: 1,00

3.1 Mazgo apkrovos

3.2 Elementų apkrovos

1) Bylos Nr.: 0

* Paviršiaus apkrovos:

Nr.	Apkrovos tipas	Paskirstymo režimas	Formos faktorius	Apkrovos vertė (Atskaitos vėjo slėgis) kN/m2
1	Negyva apkrova	vienpusis -Elem	--	4.00
2	Negyva apkrova	vienpusis -Elem	--	0.40

Paviršiaus apkrovos diagrama:

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

2) Bylos Nr.: 1

* Paviršiaus apkrovos:

Nr.	Apkrovos tipas	Paskirstymo režimas	Formos faktorius	Apkrovos vertė (Atskaitos vėjo slėgis) kN/m2
1	Tiesioginis apkrovimas	vienpusis -Elem	--	10.00
2	Tiesioginis apkrovimas	vienpusis -Elem	--	0.30

Paviršiaus apkrovos diagrama:

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

3) Bylos Nr.: 2

* Paviršiaus apkrovos:

Nr.	Apkrovos tipas	Paskirstymo režimas	Formos faktorius	Apkrovos vertė (Atskaitos vėjo slėgis) kN/m2
1	Vėjo apkrova	vienpusis -Elem	0.80	2.55
2	Vėjo apkrova	vienpusis -Elem	-0.50	2.55
3	Vėjo apkrova	vienpusis -Elem	-0.70	2.55
4	Vėjo apkrova	vienpusis -Elem	-0.60	2.55
5	Vėjo apkrova	vienpusis -Elem	-0.50	2.55

Paviršiaus apkrovos diagrama:

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

4) Bylos Nr.: 3

* Paviršiaus apkrovos:

Nr.	Apkrovos tipas	Paskirstymo režimas	Formos faktorius	Apkrovos vertė (Atskaitos vėjo slėgis) kN/m2
1	Vėjo apkrova	vienpusis -Elem	0.80	2.55
2	Vėjo apkrova	vienpusis -Elem	-0.50	2.55
3	Vėjo apkrova	vienpusis -Elem	-0.70	2.55

Paviršiaus apkrovos diagrama:

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

Paviršiaus apkrovos Nr

4.1.2 Apvalkalo jėgos

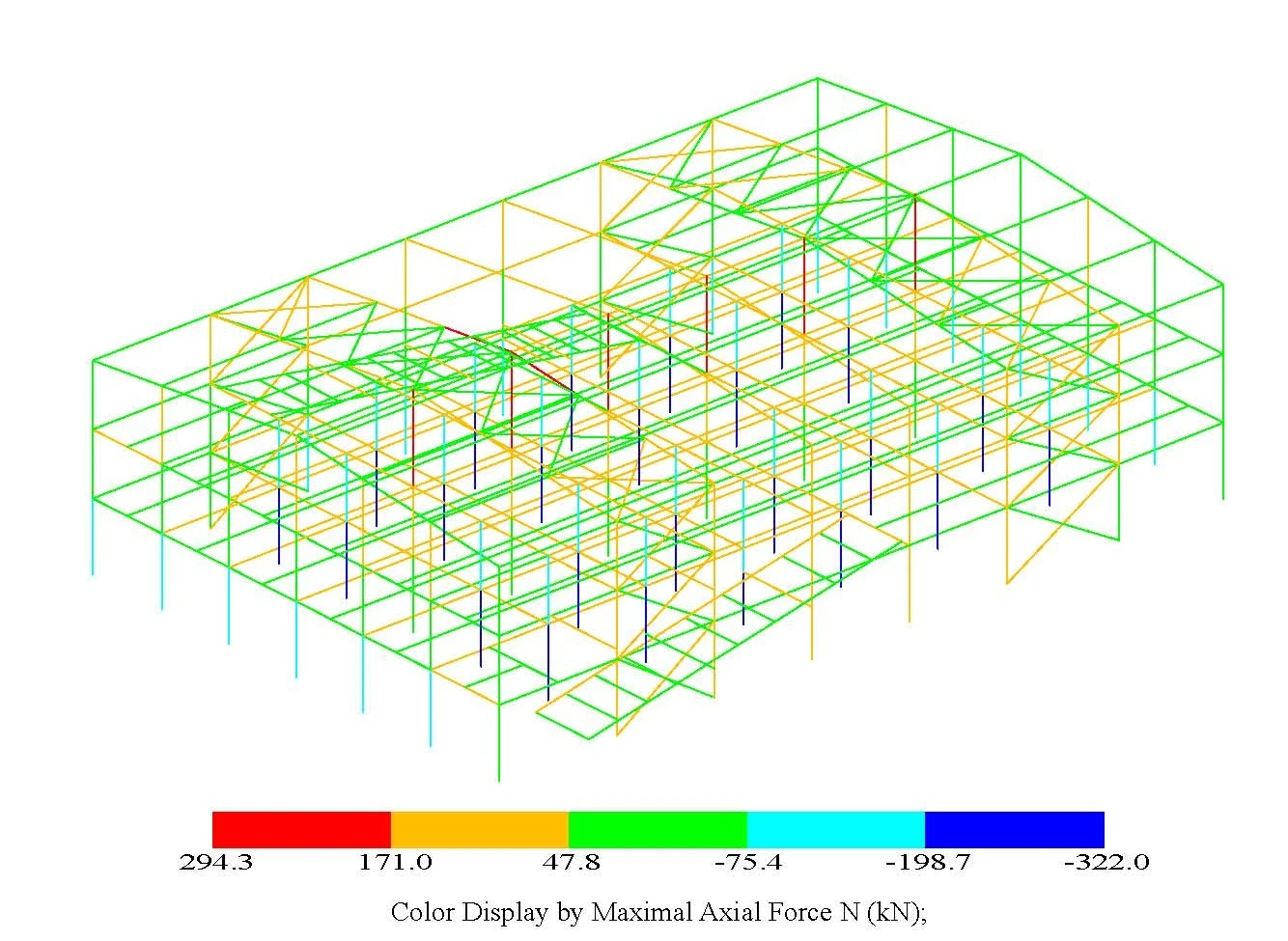

Spalvotas ekranas pagal didžiausią ašinę jėgą N (kN);

Maksimalios ašinės jėgos N ​​iš 10 elementų (vienetas: m,kN,kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	122	3	1	0.000	50.9	53.9	-0.0	0.0	0.0	47.1
2	125	3	1	0.000	45.3	66.3	0.1	0.0	-0.2	69.6
3	118	3	1	0.000	45.3	66.4	0.0	-0.0	-0.0	69.8
4	128	3	1	0.000	40.9	-4.1	0.0	-0.0	-0.2	-6.4
5	695	3	1	0.000	37.3	-4.3	-0.0	-0.0	0.0	-8.5
6	468	6	4	1.704	31.3	-46.2	-0.0	-0.0	-0.0	0.0
7	733	6	4	1.663	30.1	-35.9	-0.0	0.0	0.0	0.0
8	90	3	1	0.000	27.2	-96.3	-0.1	0.0	0.2	-124.3
9	89	3	1	0.000	27.2	123.1	0.2	0.0	-0.3	129.8
10	694	3	1	0.000	25.7	0.7	-0.0	-0.0	0.0	5.1



Spalvotas ekranas pagal minimalią ašinę jėgą N (kN);

Minimalios ašinės jėgos N ​​iš 10 elementų (vienetas: m, kN, kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	396	3	1	3.550	-1091.9	-0.1	0.3	-0.0	0.6	0.2
2	480	3	1	3.550	-1081.1	-0.8	4.6	0.0	5.3	1.3
3	383	3	1	0.000	-1053.7	-0.5	0.8	-0.0	-1.5	0.0
4	392	3	1	0.000	-1035.5	1.3	0.6	-0.0	-0.9	1.1
5	476	3	1	0.000	-1028.6	1.7	4.3	-0.0	-5.0	1.7
6	413	3	1	3.550	-1028.1	0.0	-1.9	-0.0	-2.1	-0.1
7	469	3	1	0.000	-1019.9	-0.5	4.1	-0.0	-4.8	0.1
8	390	3	1	0.000	-1019.3	-0.6	0.6	0.0	-0.9	-0.9
9	385	3	1	0.000	-1017.4	0.6	0.6	-0.0	-1.1	1.0
10	474	3	1	0.000	-1012.6	-0.2	4.0	0.0	-4.7	-0.2

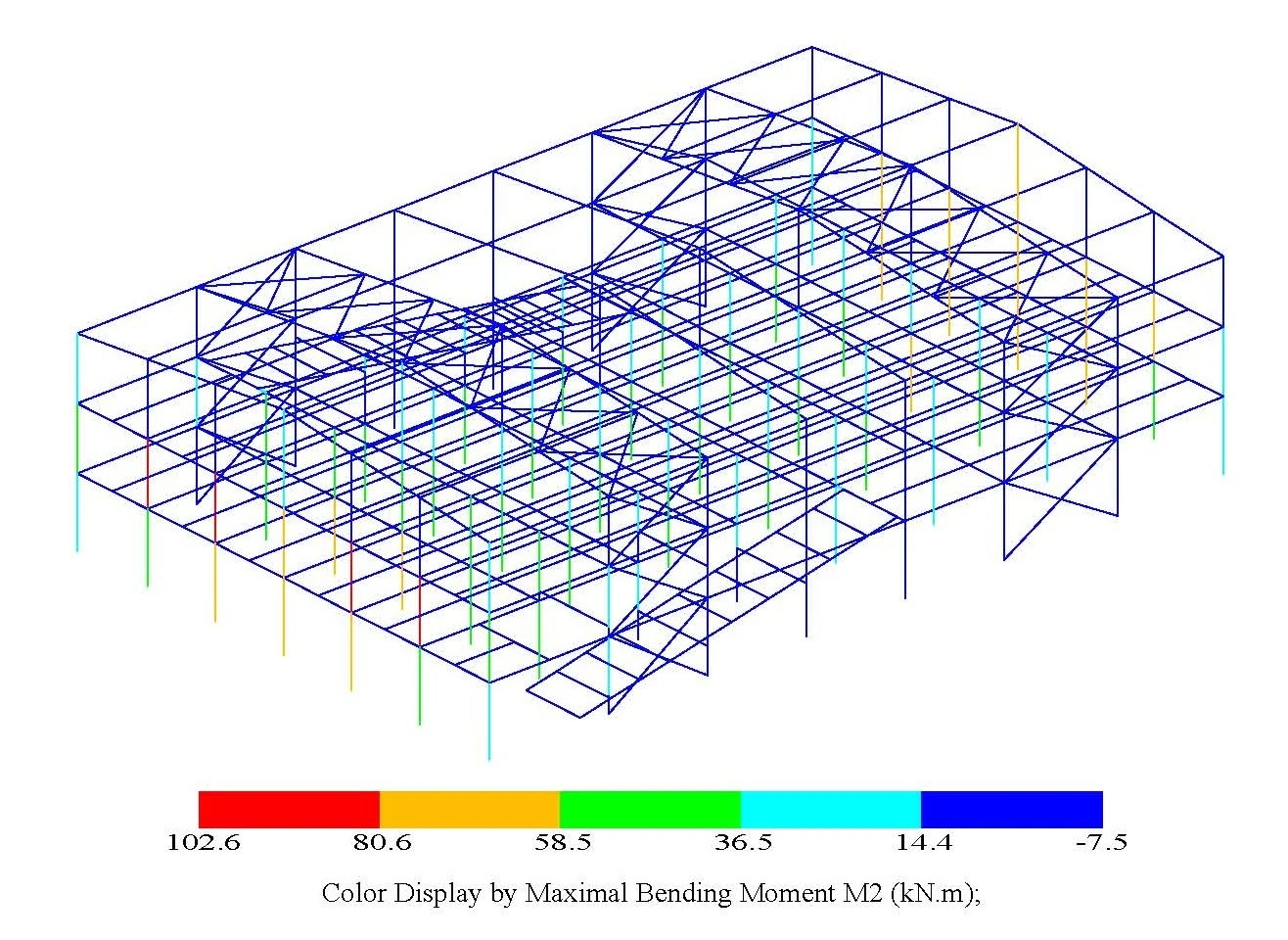

Spalvotas ekranas pagal didžiausią lenkimo momentą M2 (kN.m);

Maksimalus lenkimo momentas M2 iš 10 elementų (vienetas: m,kN,kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	493	3	1	0.000	-269.8	-2.9	-40.9	-0.0	70.0	-4.3
2	484	3	1	0.000	-274.8	-2.1	-40.9	-0.0	68.6	0.7
3	491	3	1	0.000	-270.1	-1.2	-39.6	0.0	68.1	-2.8
4	486	3	1	0.000	-271.0	-0.6	-39.5	-0.0	68.1	-2.5
5	496	3	1	0.000	-274.2	2.8	-35.4	-0.0	56.6	6.8
6	375	3	1	3.200	-242.4	-2.7	29.7	-0.0	44.5	4.4
7	366	3	1	3.200	-228.7	-0.4	29.5	0.0	44.4	-2.0
8	368	3	1	3.200	-243.2	0.2	28.8	-0.0	42.9	-0.3
9	373	3	1	3.200	-241.2	-0.5	28.8	0.0	42.9	0.5
10	378	3	1	3.200	-243.1	0.0	26.9	0.0	42.0	-0.1



Spalvotas ekranas pagal minimalų lenkimo momentą M2 (kN.m);

Minimalūs lenkimo momentai M2 iš 10 elementų (vienetas: m,kN,kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	484	3	1	3.200	-277.4	-2.1	-40.9	-0.0	-62.4	7.3
2	493	3	1	3.200	-272.4	-2.9	-40.9	-0.0	-60.8	4.9
3	491	3	1	3.200	-272.7	-1.2	-39.6	0.0	-58.5	1.2
4	486	3	1	3.200	-273.6	-0.6	-39.5	-0.0	-58.5	-0.5
5	496	3	1	3.200	-276.7	2.8	-35.4	-0.0	-56.6	-2.2
6	375	3	1	0.000	-239.8	-2.7	29.7	-0.0	-50.5	-4.3
7	366	3	1	0.000	-226.1	-0.4	29.5	0.0	-49.9	-3.3
8	368	3	1	0.000	-240.7	0.2	28.8	-0.0	-49.2	0.3
9	373	3	1	0.000	-238.6	-0.5	28.8	0.0	-49.2	-1.1
10	378	3	1	0.000	-240.5	0.0	26.9	0.0	-44.0	-0.1



Spalvotas ekranas pagal didžiausią lenkimo momentą M3 (kN.m);

Maksimalus lenkimo momentas M3 iš 10 elementų (vienetas: m,kN,kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	66	3	1	0.000	-38.9	148.5	0.0	0.0	-0.0	158.2
2	38	3	1	0.000	-38.9	145.4	0.0	0.0	-0.0	156.8
3	167	3	1	0.000	25.1	144.1	-0.0	0.0	0.0	154.7
4	45	3	1	0.000	-37.4	145.2	-0.0	0.0	0.1	154.7
5	59	3	1	0.000	-37.4	145.1	0.0	-0.0	-0.1	154.6
6	153	3	1	0.000	18.8	144.4	-0.0	-0.0	0.0	154.4
7	175	3	1	5.800	-0.9	-146.3	0.0	-0.0	0.1	151.1
8	176	3	1	0.000	-1.5	134.8	0.0	0.0	-0.1	151.1
9	536	3	1	0.000	1.7	145.2	0.3	0.0	-0.3	151.0
10	52	3	1	0.000	-25.9	140.5	0.0	0.0	-0.0	148.2



Spalvotas ekranas pagal minimalų lenkimo momentą M3 (kN.m);

Minimalūs lenkimo momentai M3 iš 10 elementų (vienetas: m,kN,kN.m)

Nr.	Elem	Kombinuotas Nr.	Kombinuotas Nr.	Vieta	N	Q2	Q3	M	M2	M3
1	174	3	1	3.250	-1.1	-0.0	0.0	0.0	0.0	-219.0
2	630	3	1	3.250	0.9	-0.0	0.0	0.0	-0.0	-219.0
3	181	3	1	3.250	-1.1	-0.0	0.0	-0.0	0.0	-219.0
4	188	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
5	195	3	1	3.250	-1.9	-0.0	0.0	-0.0	0.0	-214.1
6	616	3	1	3.250	1.3	-0.0	-0.0	-0.0	0.0	-214.1
7	209	3	1	3.250	-2.2	-0.0	0.0	-0.0	0.0	-214.1
8	602	3	1	3.250	1.1	-0.0	-0.0	0.0	-0.0	-214.1
9	623	3	1	3.250	1.4	-0.0	0.0	-0.0	-0.0	-214.1
10	609	3	1	3.250	1.3	-0.0	-0.0	0.0	0.0	-214.1

4.2 Poslinkiai

4.2.1 Kombinuoti poslinkiai



1 derinys: Uz (mm)



2 derinys: Uz (mm)



3 derinys: Uz (mm)



4 derinys: Uz (mm)



5 derinys: Uz (mm)

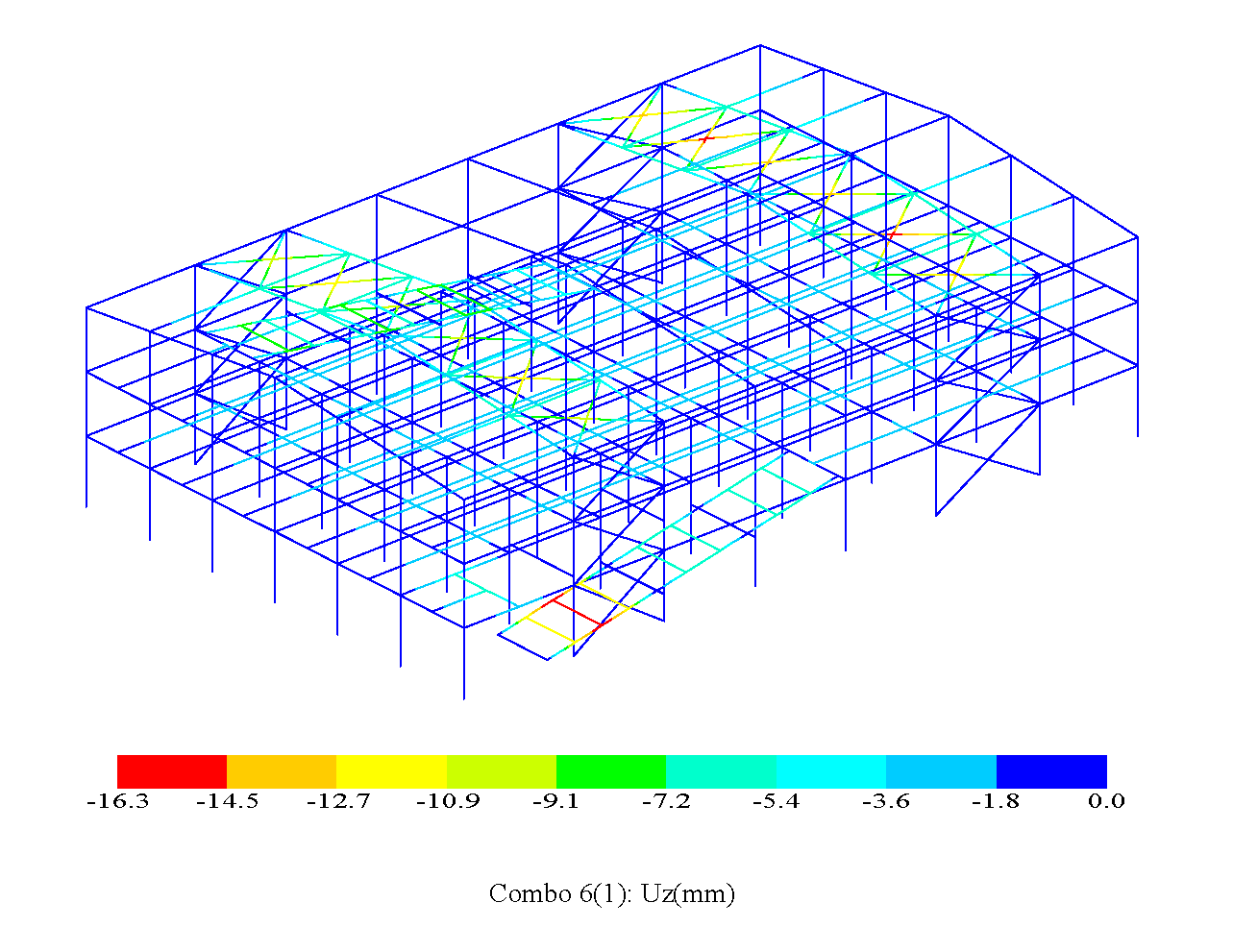

6 (1) derinys: Uz (mm)



6 (2) derinys: Uz (mm)



6 (3) derinys: Uz (mm)



6 (4) derinys: Uz (mm)

5 dizaino rezultatai

2 medžiaga:

Q235: Jaunas modulis: 2,06*10⁵N/mm²;Puasono koeficientas: 0,30;Išsiplėtimo koeficientas: 1,20*10^-5;Tankis: 7850kg/m³.

Q345: Jaunas modulis: 2,06*10⁵N/mm²;Puasono koeficientas: 0,30;Išsiplėtimo koeficientas: 1,20*10^-5;Tankis: 7850kg/m³.

5.1 Projektavimo rezultatų diagramos

Maksimalus įtempių santykis yra 0,92.

Streso santykis



Pastaba:

Viršuje tik viena nedidelė viso pranešimo dalis.
