CBC plieninės konstrukcijos biurų pastato projektavimas Port Morsbiui, Papua Naujojoje Gvinėjoje

CBC plieno konstrukcijų biurų pastato projektavimas Port Morsbyje, Papua Naujojoje Gvinėjoje - Struktūrinis projektavimas, analizė ir pritaikymas rinkai

Šiame dokumente pateikiamas pagrindinis biurų pastato, naudojant CBC plieno konstrukcijų pastatymo sistemą, konstrukcinis projektas klientui Port Morsbyje, Papua Naujojoje Gvinėjoje, klausimų ir atsakymų forma. Tai apima išsamius konstrukcijos projektavimo parametrus, struktūrinę analizę ir dizaino pritaikymo Filipinų, Čilės ir Peru, Tongos, Pietų Afrikos ir Indonezijos rinkose analizę bei atitinkamus koregavimo pasiūlymus.



1 klausimas: kokie pagrindiniai bendri biurų pastato, suprojektuoto Port Morsbio klientui, parametrai?

A1: Biurų pastate pritaikyta CBC (Customized Building Company) plieno konstrukcijų pastatų sistema, kurios pagrindiniai bendrieji parametrai: Bendras pastato ilgis yra 80 metrų, padalintas į 8 dalis, kurių tarpatramio derinys yra 5,71 m + 11.43m + 11.43m + 11.43m + 11.43m + 11.43m + 5.71}m. Dvi 5,71 m-pločio sekcijos abiejuose galuose yra skirtos laiptams ir tualetams, o vidurinės 6 dalys yra atskiros biurų zonos. Bendras pastato plotis – 25 metrai, įskaitant 1,5-metro-pločio koridorių pietinėje pusėje. Kiekvieno aukšto aukštis – 4 metrai (konkretus aukštų skaičius gali būti koreguojamas pagal kliento poreikius, konstrukcinis dizainas suderinamas su 3-5 aukštais). Aplink pastatą įrengtas 0,5-metro-pločio karnizas. Stogas yra vieno šlaito stogas, pietinė siena yra visiškai uždengta stiklinėmis užuolaidinėmis sienomis, šiaurinėje sienoje (pastato gale) įrengti dideli stikliniai langai, grindų denis pritaikytas CBC 1 mm plieno deniu su liejamu betonu, o visos išorinės ir vidinės sienos yra iš vietinių tuščiavidurių plytų.



2 klausimas: kodėl šiam biurų pastato projektui pasirinkta CBC plieninės konstrukcijos pastatų sistema?

A2: CBC plieninės konstrukcijos pastato sistema parenkama daugiausia atsižvelgiant į projektavimo reikalavimus ir vietines statybos sąlygas Port Morsbyje dėl šių pagrindinių priežasčių:

1. Aukštas konstrukcijos efektyvumas:CBC sistemoje yra integruotos plieninės kolonos, kompozicinės sijos ir plieninis paklotas, kuris pasižymi lengvu, dideliu stiprumu ir gera apkrova-atlaikomuoju pajėgumu ir gali veiksmingai atlaikyti betoninių grindų pakloto ir tuščiavidurių plytų sienų apkrovą, tuo pačiu sumažinant savaiminį konstrukcijos svorį;

2. Lankstus erdvės pritaikymas:Sistemos lankstus mazgo dizainas gali puikiai prisitaikyti prie 8 sekcijų tarpatramio derinio (ypač specialaus 5,71 m tarpatramio abiejuose galuose) ir funkcinio laiptų, tualetų ir nepriklausomų biurų padalijimo, užtikrinant konstrukcijos vientisumą, kartu atitinkant erdvės naudojimo reikalavimus;

3. Statybos efektyvumas:CBC plieninių komponentų paruošimo laipsnis yra aukštas, o tai gali sutrumpinti statybos vietoje ciklą-, prisitaikant prie palyginti griežtų statybos grafiko reikalavimų Port Morsbyje;

4. Suderinamumas su vietinėmis medžiagomis:Sistema gali būti puikiai suderinta su vietinėmis tuščiavidurėmis plytomis (sienomis) ir išlieta-į-betoną (grindų denis), todėl sumažėja medžiagų transportavimo sąnaudos ir sunkumai;

5. Patvarumas: cinkuoto plieno komponentų apdorojimas gali pagerinti atsparumą korozijai, prisitaikydamas prie karšto ir drėgno jūrų klimato Port Morsbyje.

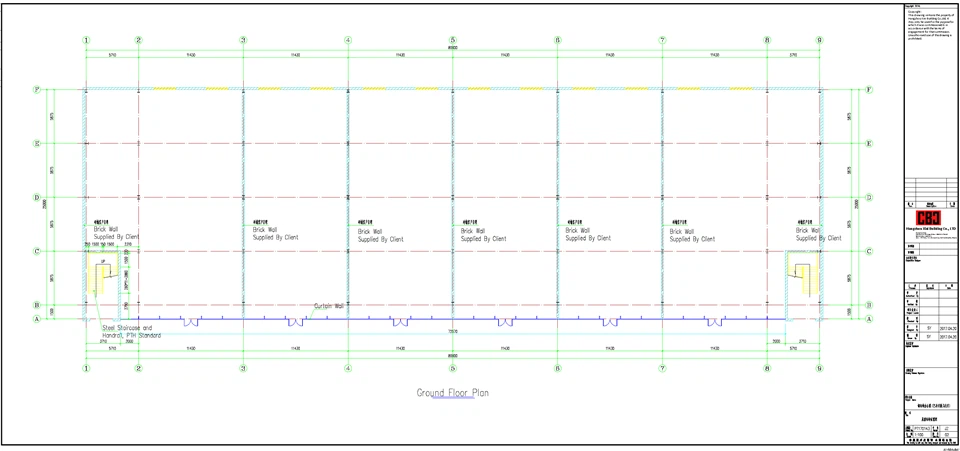

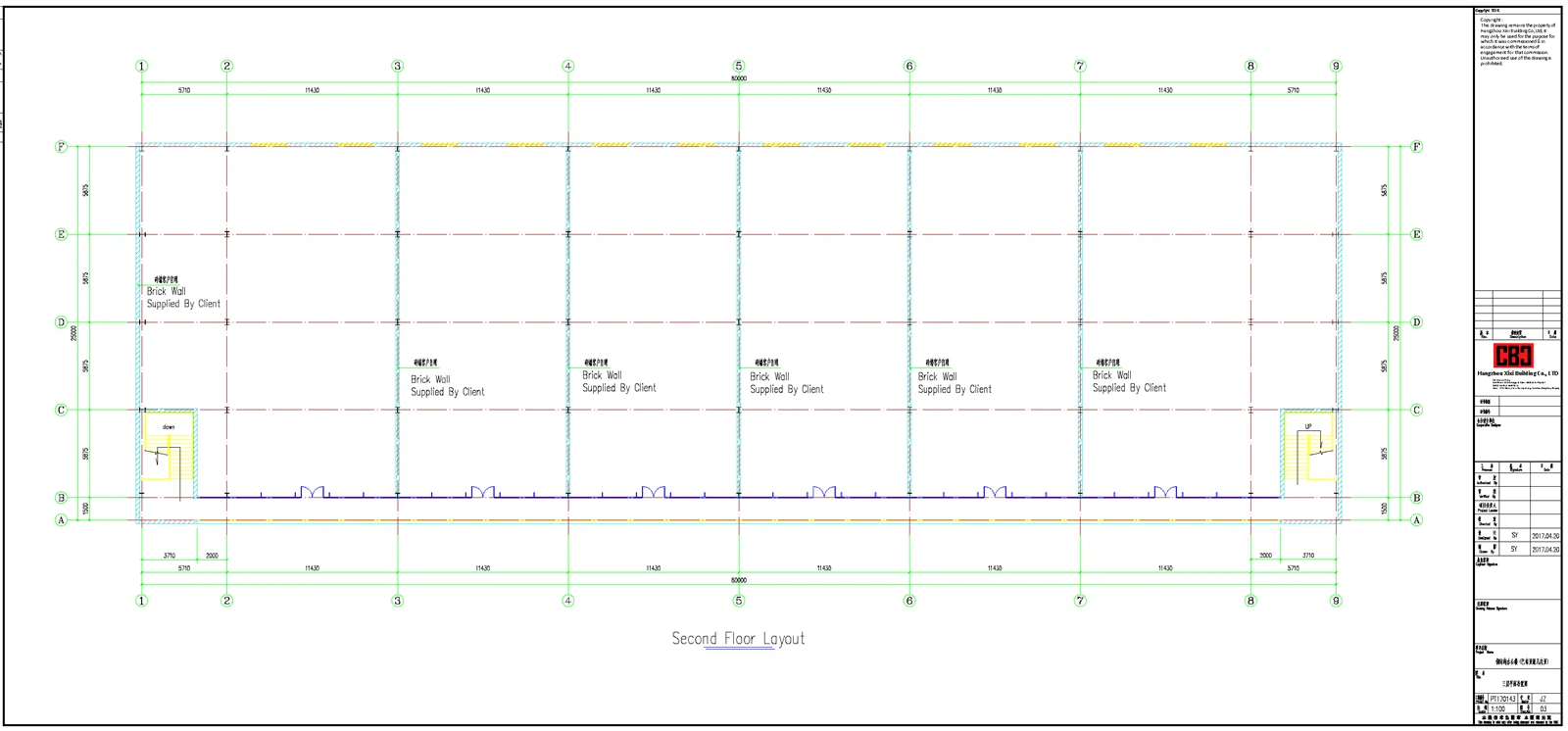

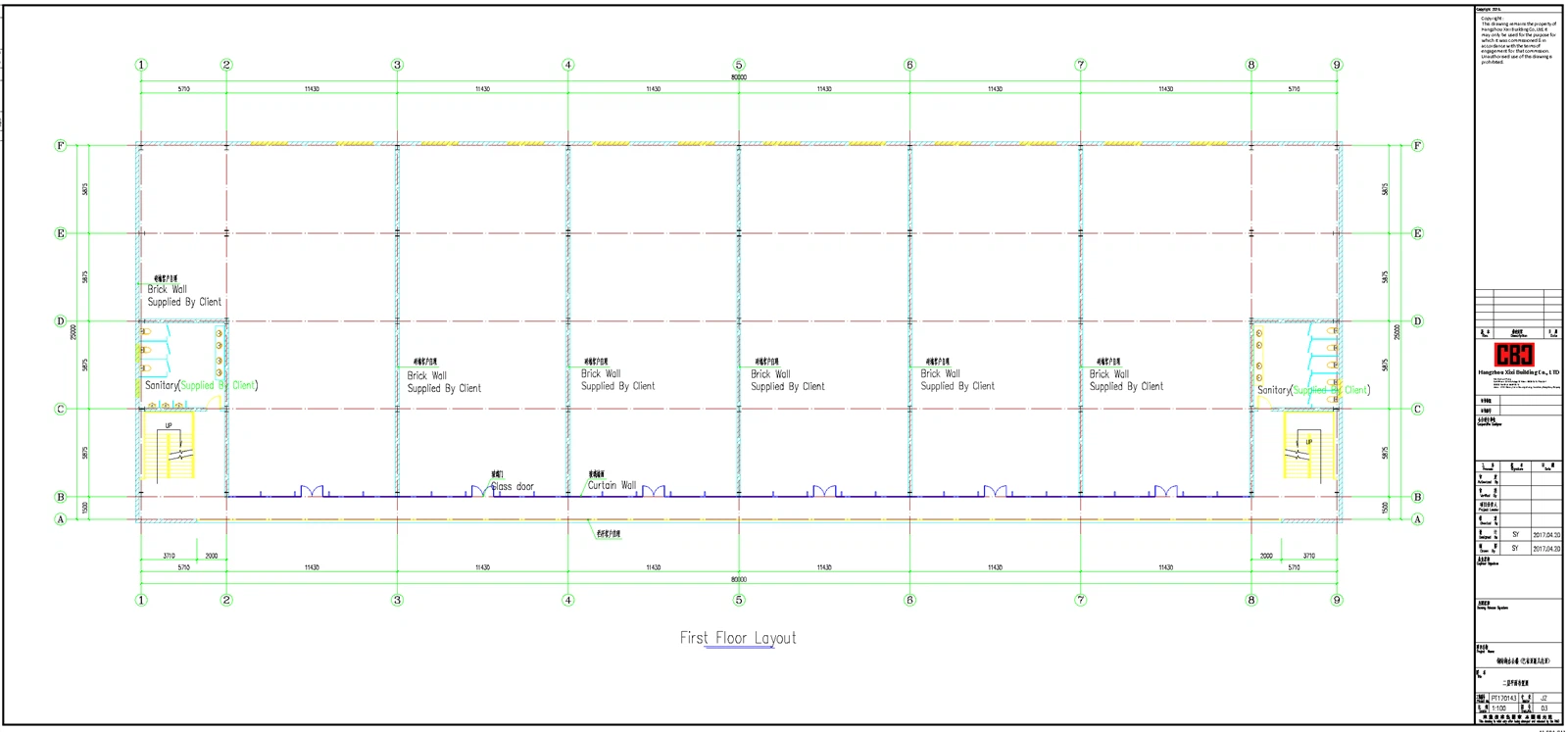

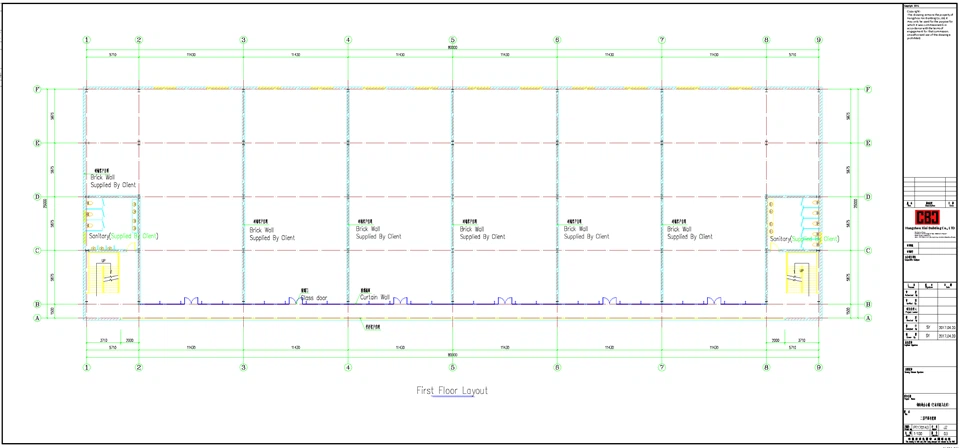

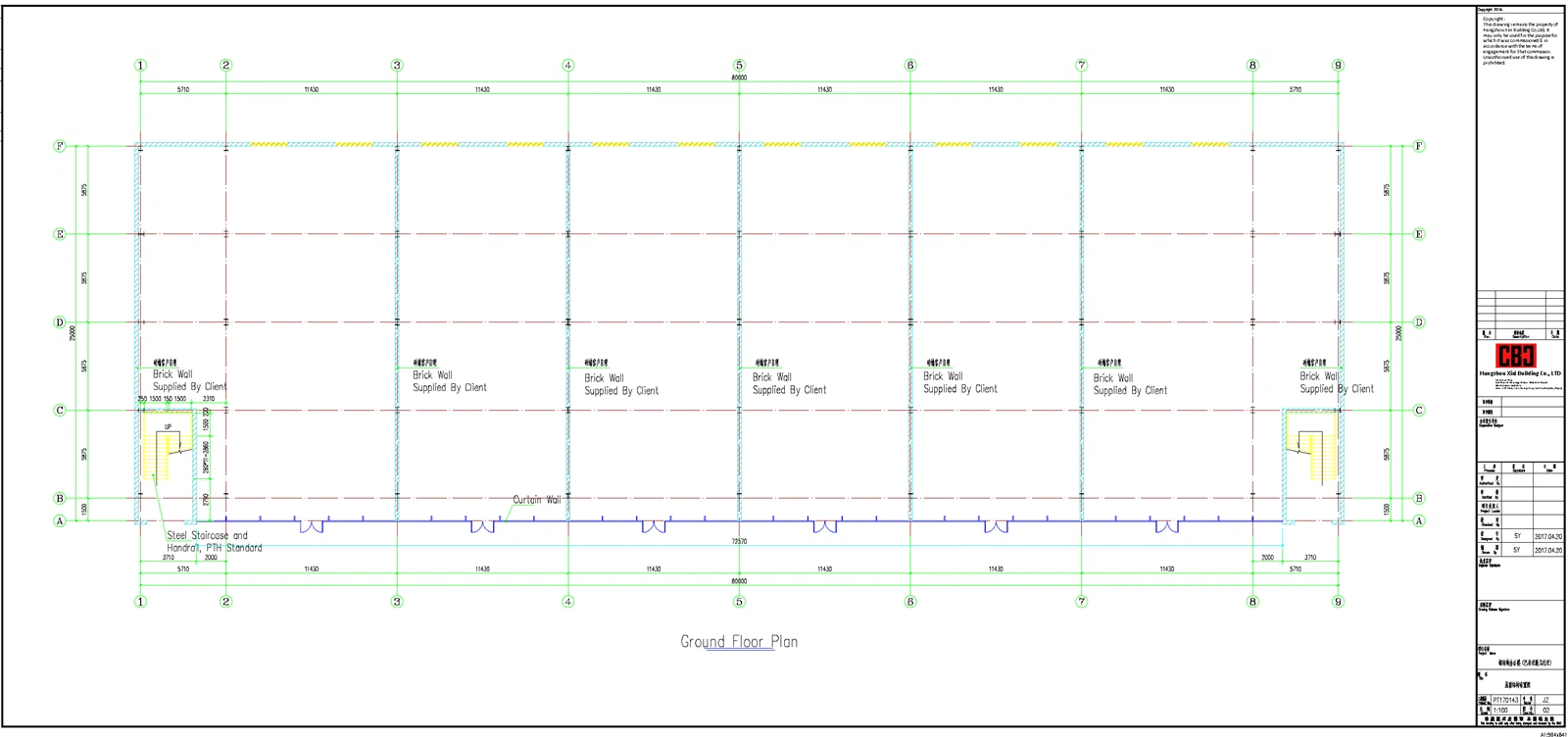

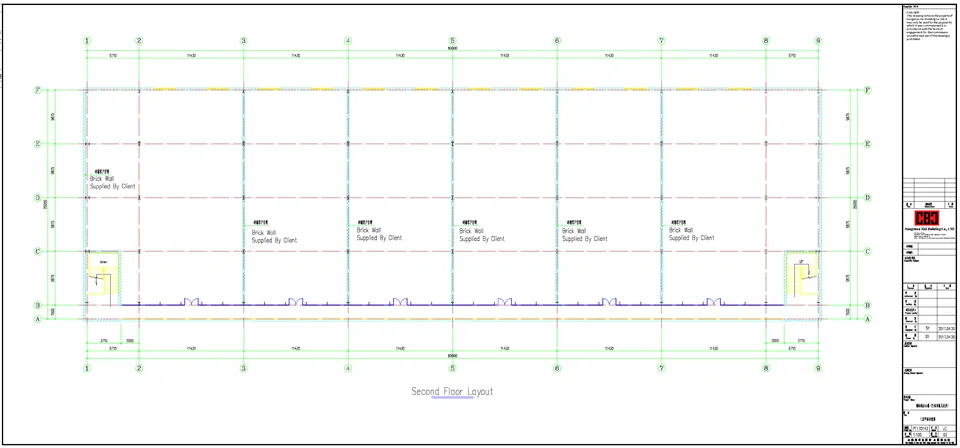

3 klausimas: koks yra biurų pastato kolonų tinklelio ir pagrindinių plieninių komponentų (kolonų, sijų) dizainas?

A3: kolonėlės tinklelis ir pagrindiniai plieniniai komponentai suprojektuoti pagal tarpatramių derinį ir funkcinius reikalavimus, konkrečiai taip:1. Stulpelių tinklelio išdėstymas:Stulpelių tinklelis išdėstytas ilgio kryptimi (80 m) pagal 8 sekcijų tarpatramį, o išilgai pločio krypties (25 m) padalintas į 3 tarpatramius: 1,5 m (pietų koridorius) + 22 m (biuro plotas) + 1.5 m (šiaurinė pusė), o kolonų atstumas yra 5,4 m, o kiekvieno funkcinio ploto ilgis yra 5,71 m arba plotas3. (laiptai, tualetai) turi aiškią kolonų tinklelio ribą.

2. Plieninės kolonos:Priimamos H-formos plieninės kolonos, o sekcijų dydis koreguojamas pagal tarpatramį ir apkrovą: kolonos sekcija 11,43 m tarpatramio zonoje (vidurinė biuro zona) yra H400 × 200 × 8 × 12, o kolonos sekcija 5,71 m tarpatramio zonoje (laiptai ir tualetai abiejuose galuose yra santykinai maža, o sekcija yra 5 × 7 × 1). yra atitinkamai sumažintas); kolonos aukštis yra 4 m viename aukšte, o kolonos pėdos yra suprojektuotos kaip fiksuotos atramos, kad padidintų konstrukcijos šoninį standumą.

3. Plieninės sijos:Naudojamos CBC kompozicinės sijos, kurias sudaro plieninės sijos ir išlietos--betono plokštės (kartu su 1 mm plieniniu paklotu). Sijų pjūvio dydis 11,43 m tarpatramyje yra H450×200×9×13, o sijų pjūvio dydis 5,71 m tarpatramyje – H350×175×7×11; koridoriaus ploto sijos (1,5 m tarpatramis) atitinka H250×125×6×9; sijos -stulpelių jungties mazgai turi standžias jungtis (CBC sistemos pagrindinė konstrukcija), kad efektyviai perduotų lenkimo momentą ir šlyties jėgą, užtikrinant konstrukcijos stabilumą.

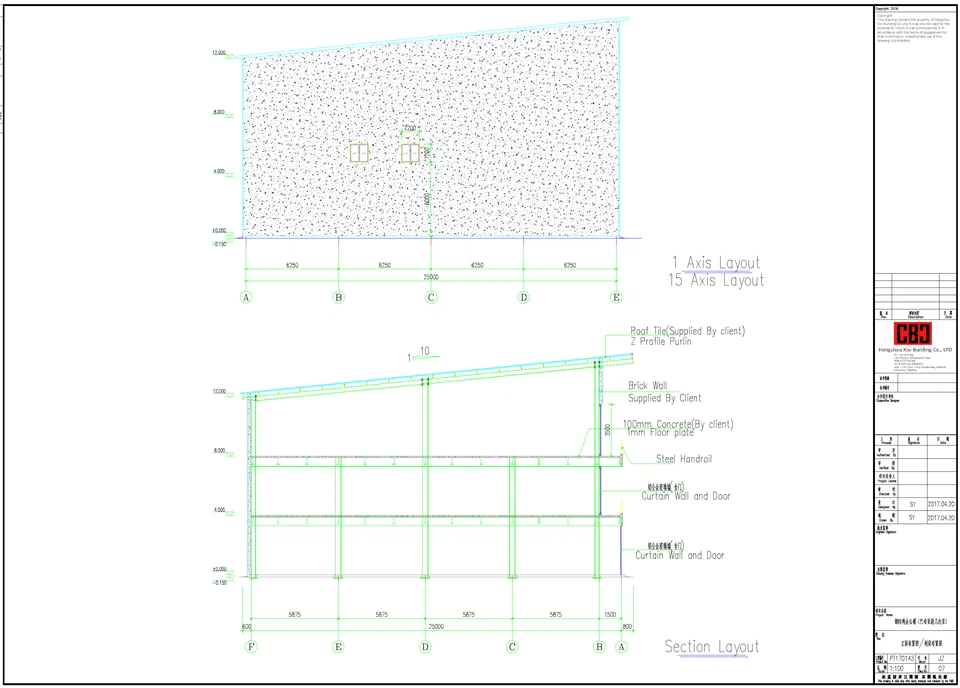

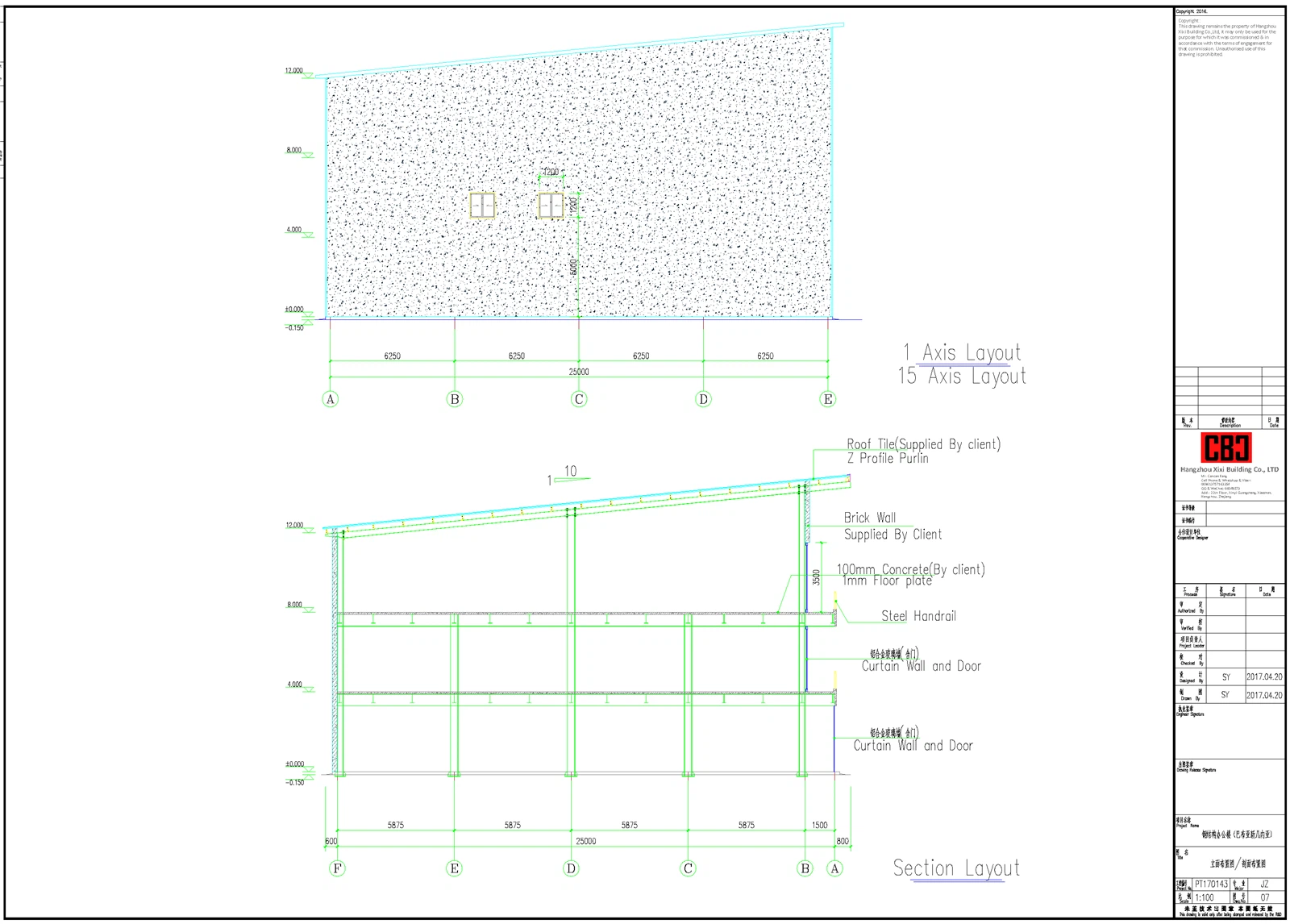

4 klausimas: koks yra grindų denio, sienų, karnizo ir vieno{1}}šlaito stogo dizainas?

A4: Kiekvieno komponento konstrukcija derinama su funkciniais reikalavimais ir konstrukcine sauga, konkrečiai:

1. Grindų denis:Priimamas CBC 1 mm storio plieninis paklotas, ant kurio yra išlietas -vietoje C30 betonas- (bendras grindų pakloto storis yra 120 mm), kuris gali atitikti biuro apkrovos reikalavimą (didesnis arba lygus 2,5 kN/m²); plieninis paklotas yra sujungtas su kompozitinėmis sijomis per šlyties smeiges, kad būtų įgyvendintas bendras plieno ir betono darbas, gerinant grindų laikomąją galią ir standumą.

2. Sienos:Visose išorinėse ir vidinėse sienose naudojamos vietinės tuščiavidurės plytos (storis 200 mm), kurios sujungiamos su plieninėmis kolonomis per sienų jungiamąsias detales (kampinis plienas L50×50×5), kad būtų užtikrintas sienų stabilumas; tarpas tarp tuščiavidurių plytų sienų ir plieninės konstrukcijos užpildomas termoizoliacinėmis ir garso izoliacinėmis medžiagomis, siekiant pagerinti biuro šilumos ir garso izoliacijos charakteristikas.

3. Karnizai:Aplinkiniai karnizai yra 0,5 m pločio, juose yra plieniniai raišteliai (C120 × 50 × 2,5) ir spalvoti plieno lakštai (0,5 mm storio); karnizai sujungiami su stogo sijomis ir plieninėmis kolonomis ir sudaro vientisą konstrukciją, kuri ne tik atlieka hidroizoliacijos ir apsaugos nuo saulės vaidmenį, bet ir pagerina bendrą pastato estetiką.

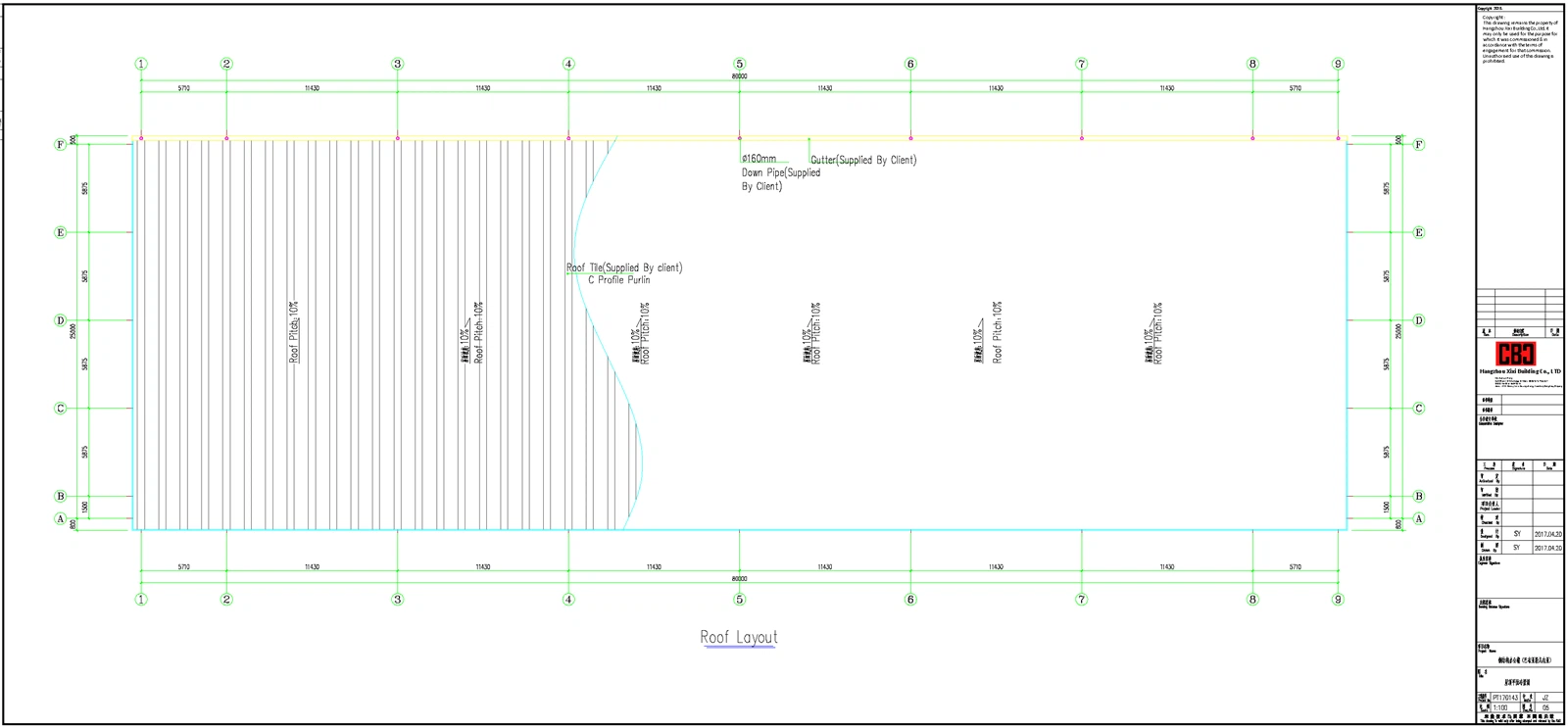

4. Vieno{1}}šlaito stogas:Stogo nuolydis suprojektuotas kaip 5 laipsniai (patogus drenažui), naudojant 1,2 m intervalu išdėstytas plienines tvoras (C140 × 60 × 3,0), o stogo plokštėje naudojamos spalvotos plieninės daugiasluoksnės plokštės (50 mm storio, EPS šerdies medžiaga), kad būtų užtikrintas geras šilumos izoliacijos rodiklis; stogas pasviręs iš pietų į šiaurę (pietinė pusė aukštesnė, šiaurinė žemesnė), kas dera su pietine stikline užuolaidų sienele ir šiauriniais dideliais stikliniais langais, o drenažo sistema įrengta šiauriniame karnige, kad nesikauptų lietaus vanduo.



5 klausimas: koks yra laiptų ir tualetų dizainas 5,71 m tarpatramio zonoje abiejuose galuose?

A5: Laiptai ir tualetai 5,71 m tarpatramio zonoje abiejuose galuose suprojektuoti kartu su CBC plieno konstrukcijų sistema, kad būtų užtikrintas saugumas ir praktiškumas:

1. Laiptai: naudojami gelžbetoniniai laiptai, kurių plotis 1,2 m, pakopos aukštis 150 mm, o laiptelio plotis 300 mm; laiptų plokštė remiasi į CBC kompozitines sijas, o laiptų turėklai pagaminti iš cinkuoto plieno vamzdžių (φ50×3,0), kurie stabilumui užtikrinti sujungti su laiptų plokšte ir plieninėmis kolonomis.

2. Tualetai: Grindys pagamintos iš CBC plieninio pakloto + įlietas-į-betonas, o ant paviršiaus paklotas vandeniui atsparus sluoksnis (vandeniui atspari poliuretano danga, storis 1,5 mm), kad būtų išvengta vandens nutekėjimo; tualeto sienos – vietinės tuščiavidurės plytos (storis 100mm), skirtos pertvarai, o tualeto armatūra (kriauklės, tualetai) tvirtinamos ant betoninių grindų; tualeto viršuje yra įrengti išmetimo ventiliatoriai, o išmetimo vamzdžiai išdėstyti išilgai plieninių kolonų, kad nepakenktų pastato išvaizdai.



6 klausimas: į kokius apkrovos skaičiavimus atsižvelgiama rengiant biurų pastato konstrukciją?

A6: Kartu su Port Morsbio vieta (karštas ir drėgnas jūros klimatas, vidutinis seisminis aktyvumas, kartais taifūnai) ir biurų pastato naudojimu, projektuojant konstrukciją atsižvelgiama į šiuos apkrovos skaičiavimus:

1. Tuščioji apkrova:Įskaitant plieninių konstrukcijų komponentų (kolonų, sijų, plieninio pakloto), išlietų--betoninių grindų, tuščiavidurių plytų sienų, stogo plokščių, karnizo, laiptų, tualetų ir kitų nuolatinių apkrovų, svorį;

2. Tiesioginė apkrova:Įskaitant biuro ploto gyvąją apkrovą (Didesne arba lygi 2,5 kN/m²), koridoriaus gyvąją apkrovą (Daugiau arba lygi 3,0 kN/m²), laiptų gyvąją apkrovą (Didesne arba lygi 3,5 kN/m²) ir stogo srovei (Didesne arba lygi/m²);

3. Vėjo apkrova:Pagal vietinius Papua Naujosios Gvinėjos statybos kodeksus, pagrindinis vėjo slėgis Port Morsbyje yra 0,75 kPa, o vėjo apkrova skaičiuojama pagal pastato aukštį (4 m aukšte) ir formos koeficientą (atsižvelgiant į stiklinių užuolaidų sienų ir karnizo įtaką), imamasi vėjui atsparių priemonių (šoniniai tvirtinimai, standūs mazgai);

4. Seisminė apkrova:Port Morsbis yra vidutinio stiprumo seisminėje zonoje, seisminis intensyvumas projektuojamas pagal 7 laipsnius, o geras CBC plieninių konstrukcijų sistemos plastiškumas ir seisminės charakteristikos panaudojamos žemės drebėjimų poveikiui sumažinti;

5. Kiti kroviniai:Įskaitant stiklo užuolaidų sienelės ir didelių stiklinių langų vėjo slėgio apkrovą, temperatūros pokyčių sukeliamą šiluminę apkrovą (pritaikyta lanksčiais mazgais) ir stogo priežiūros personalo apkrovą.



7 klausimas: kaip užtikrinti biurų pastato konstrukcinį stabilumą ir saugumą?

A7: Siekiant užtikrinti bendrą pastato stabilumą ir saugą, konstrukcijoje taikomos kelios priemonės:

1. Šoninio standumo padidinimas:Stulpelio kojelės sukurtos kaip fiksuotos atramos, o sijos{0}}jungimo mazgai yra tvirti, kad sudarytų stabilią rėmo sistemą; horizontalios tvirtinimo detalės nustatomos išilgine ir skersine pastato kryptimis (išdėstytos laiptinėse abiejuose galuose ir vidurinėje biuro zonoje), kad būtų atsparios šoninei vėjo apkrovai ir seisminei jėgai.

2. Komponento stiprumo garantija:Plieninių kolonų ir sijų sekcijų dydis nustatomas griežtai apskaičiuojant apkrovą ir tikrinant konstrukciją, užtikrinant, kad kiekvienos sudedamosios dalies laikomoji galia, standumas ir stabilumas atitiktų projektinius reikalavimus; plieniniai komponentai naudoja Q355B klasės plieną, kuris turi geras mechanines savybes.

3. Ryšio mazgo sauga:Standžiųjų sijų -kolonų ir plieninių bei neplieninių komponentų (tuščiavidurių plytų sienų, plieninio pakloto, laiptų) sujungimo mazgai suprojektuoti pagal CBC sistemos specifikacijas, o sujungimui naudojami didelio stiprumo varžtai ir suvirinimas, kad mazgai būtų tvirti ir patikimi.

4. Pritaikymas specialioms apkrovoms:Stiklinėje užuolaidinėje sienelėje ir dideliuose stikliniuose languose sumontuotos anti-vėjo ir anti-seisminės jungiamosios detalės, kad būtų išvengta žalos taifūnų ir žemės drebėjimų metu; vieno-šlaito stogas suprojektuotas su protingu nuolydžiu ir drenažo sistema, kad būtų išvengta lietaus vandens kaupimosi ir stogo griūties; plieniniai komponentai yra cinkuoti, kad būtų atsparūs korozijai karštame ir drėgname jūriniame klimate, prailginant konstrukcijos tarnavimo laiką.

5. Grindų stabilumas:Bendradarbiaujant su CBC plieniniu paklotu ir išlietu-betonu vietoje-, pagerinamas grindų standumas ir vientisumas, išvengiama grindų vibracijos ir deformacijos naudojimo metu.

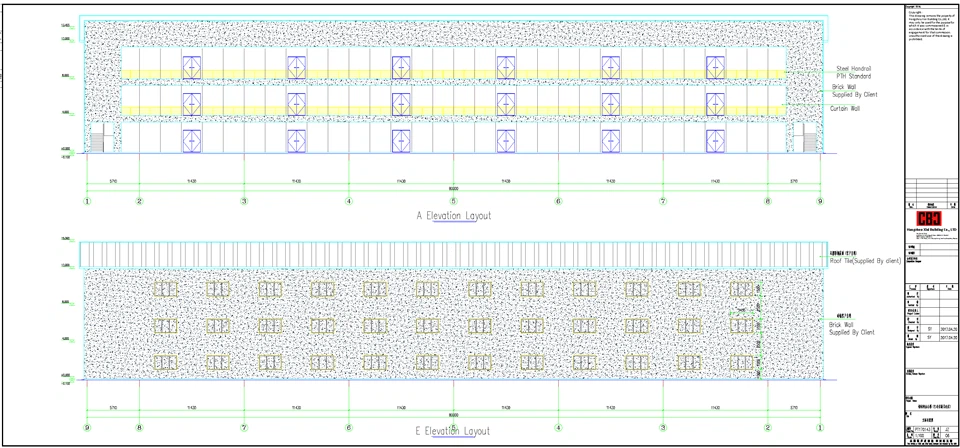

8 klausimas: kokie yra pagrindiniai stiklo užuolaidų sienos ir didelių stiklinių langų konstrukcijų projektavimo punktai?

A8: Stiklinė užuolaidų siena (pietinė siena) ir dideli stiklo langai (šiaurinė siena) yra pagrindiniai komponentai, turintys įtakos pastato konstrukcinei saugai ir naudojimo poveikiui, o jų konstrukcijoje daugiausia dėmesio skiriama šiems dalykams:

1. Jungties dizainas:Stiklo užuolaidų sienelė su plieninėmis kolonomis ir sijomis sujungta per aliuminio lydinio profilius ir didelio stiprumo{0}}varžtus, o sujungimo mazgai suprojektuoti kaip lanksčios jungtys, prisitaikančios prie plieninės konstrukcijos deformacijos veikiant vėjo apkrovai ir seisminei apkrovai, išvengiant stiklo lūžimo; dideli stikliniai langai yra pritvirtinti prie plieninių rėmų (privirinti ant plieninių kolonų ir sijų) vandeniui atspariomis sandarinimo juostelėmis, kad būtų užtikrintas tvirtas sujungimas ir atsparumas vandeniui.

2. Stiklo pasirinkimas:Priimamas grūdintas tuščiaviduris stiklas (6mm+12A+6mm), pasižymintis geru atsparumu smūgiams, šilumos izoliacija ir garso izoliacija, prisitaikantis prie karšto ir drėgno Port Morsbio klimato ir užtikrinantis biuro komfortą; stiklo storis nustatomas pagal vėjo apkrovos skaičiavimą, kad būtų išvengta stiklo pažeidimų dėl stipraus vėjo.

3. Atsparumas vėjui ir seisminis atsparumas:Stiklinė užuolaidų sienelė ir dideli stiklo langai tikrinami pagal vietinę vėjo apkrovą ir seisminę apkrovą, o jungiamųjų profilių ir varžtų sekcijų dydis optimizuotas taip, kad jie galėtų atsispirti didžiausiam vėjo greičiui ir seisminiam intensyvumui Port Morsbyje; tarpas tarp stiklo ir plieninės konstrukcijos užpildomas elastingu sandarikliu, kad sugertų konstrukcines deformacijas.



9 klausimas: ar suprojektuotas biurų pastatas tinka Filipinų rinkai ir kokių koregavimų reikia?

A9: Suprojektuotas biurų pastatas iš esmės tinka Filipinų rinkai, tačiau reikia koreguoti atsižvelgiant į vietos klimatą, statybos kodeksus ir rinkos paklausą, ypač:

1. Pritaikomumo analizė: Filipinuose vyrauja karštas ir drėgnas jūrinis klimatas, dažni taifūnai ir vidutinis seisminis aktyvumas, panašus į Port Morsbį; CBC plieno konstrukcijų sistemos lengvas svoris, greitas statybos greitis ir geras atsparumas korozijai atitinka Filipinų rinkos paklausą biurų pastatams; funkcinis padalinys (nepriklausomi biurai, laiptai, tualetai, koridorius) taip pat atitinka Filipinų biurų pastatų naudojimo poreikius.

2. Atitinkami koregavimai:

a) Vėjo apkrovos reguliavimas:Filipinuose (ypač Maniloje) pagrindinis vėjo slėgis yra didesnis (0,8–0,9 kPa) nei Port Morsbyje, todėl reikia padidinti plieninių kolonų, sijų ir stogo stulpų dydį (pvz., pakoreguoti H400×200×8×12 kolonas į H450×220×9×14), kad būtų padidintas atsparumas vėjui; padidinamas horizontalių atramų skaičius, siekiant pagerinti šoninį standumą.

b) Atsparumo korozijai reguliavimas:Jūrinis klimatas Filipinuose yra drėgnesnis ir korozinis, todėl plieniniai komponentai turi būti karštai{0}} cinkuoti + dažais (dvigubas antikorozinis apdorojimas{2}), o ne vienkartinis cinkavimas; stiklo užuolaidų sienelės sandarinimo juostelėje naudojamas korozijai -atsparus silikoninis sandariklis, kad pailgėtų tarnavimo laikas.

c) Statybos kodo koregavimas:Griežtai įgyvendinkite Filipinų nacionalinį statybos kodeksą (PNBC 2015), padidinkite seisminio projektavimo intensyvumą iki 7,5 laipsnio ir optimizuokite spindulio-stulpelio mazgo dizainą, kad pagerintumėte seisminį našumą.

d) Funkcinis reguliavimas:Atsižvelgiant į Filipinų rinkos paklausą biurų pastatams, tualetų skaičius gali būti atitinkamai padidintas, o šiaurinėje sienoje gali būti įrengtos oro kondicionavimo platformos (kartu su dideliais stiklo langais), kad būtų patenkinti karšto klimato vėsinimo poreikiai.



10 klausimas: koks yra suprojektuoto biurų pastato pritaikymas Čilės ir Peru rinkose ir kokių koregavimų reikia?

A10: Čilė ir Peru yra Ramiojo vandenyno seisminėje juostoje, kur dažni stiprūs žemės drebėjimai ir įvairus klimatas (pakrantės karšta ir drėgna, sausringa vidaus vandenyse), todėl dizainą reikia gerokai pakoreguoti, kad būtų galima prisitaikyti prie vietinės rinkos:

1. Pritaikomumo analizė: CBC plieno konstrukcijų sistemos geras plastiškumas ir seisminės savybės yra tinkamos didelio seisminio intensyvumo Čilės ir Peru srityse; greitas statybos greitis gali patenkinti vietinį efektyvios statybos poreikį; lankstus funkcinis padalinys gali prisitaikyti prie įvairių biuro naudojimo poreikių.

2. Atitinkami koregavimai:

a) Seisminio dizaino reguliavimas:Čilėje ir Peru seisminis intensyvumas yra didelis (8-9 laipsniai), todėl reikia optimizuoti struktūrinę sistemą: pridėti vertikalių seisminių atramų, naudoti energiją-išsklaidymo pluošto-stulpelių mazgus, kad sugertų seisminę energiją; padidinti plieninių kolonų ir sijų sekcijų dydį ir naudoti didelio-stiprumo plieną (Q420B), kad pagerintumėte seisminę laikomąją galią; jungtis tarp tuščiavidurių plytų sienų ir plieninių kolonų keičiama į lanksčią jungtį (naudojant smūgius sugeriančias gumines trinkeles), kad būtų išvengta sienos griūties žemės drebėjimų metu.

b) prisitaikymas prie klimato:Pakrantės zonose (pvz., Limoje, Peru) plieniniai komponentai turi dvigubą antikorozinį apdorojimą (karštasis -galvanizavimas + dažų danga), kad būtų atsparūs jūrų korozijai; vidaus sausringoms vietovėms (pvz., Santjagas, Čilė) pagerinamos stogo ir sienų šilumos izoliacijos savybės (stogui naudojamos 75 mm storio EPS daugiasluoksnės plokštės), kad būtų galima prisitaikyti prie didelių dienos ir nakties temperatūrų skirtumų.

c) Vėjo apkrovos reguliavimas:Čilės ir Peru pakrantės zonose pučia stiprūs jūros vėjai, todėl pagrindinis vėjo slėgis sureguliuotas iki 0,85 kPa, karnizai sutrumpinami iki 0,3 m (siekiant sumažinti vėjo pasipriešinimą), o stiklo užuolaidų sienelėje naudojamas storesnis grūdintas tuščiaviduris stiklas (8 mm{3}}A+8 mm), kad būtų padidintas atsparumas vėjui.

d) Medžiagos reguliavimas:Naudokite vietines įprastas tuščiavidurių plytų specifikacijas, kad sumažintumėte medžiagų transportavimo išlaidas; plieninį paklotą galima reguliuoti iki 1,2 mm storio, kad padidėtų grindų stabilumas pagal vietinius statybos įpročius.

11 klausimas: ar suprojektuotas biurų pastatas yra tinkamas Tongos rinkai ir kokių koregavimų reikia?

A11: Tonga yra Ramiojo vandenyno salų šalis su karštu ir drėgnu jūriniu klimatu, dažnais taifūnais ir vidutiniu seisminiu aktyvumu. Suprojektuotas biurų pastatas turi tam tikrą pritaikomumą, tačiau jį reikia tikslingai pakoreguoti, kad būtų užtikrintas atsparumas taifūnui:

1. Pritaikomumo analizė: CBC plieno konstrukcijų sistemos lengvas svoris tinka Tongos salos geologinėms sąlygoms (mažinant pamatų apkrovą); greitas statybos greitis gali prisitaikyti prie po{1}}nelaimės atstatymo ir infrastruktūros statybos poreikių Tongoje; funkcinis padalijimas yra paprastas ir praktiškas, atitinkantis Tongos biurų pastatų naudojimo poreikius.

2. Atitinkami koregavimai:

a) Atsparumo taifūnui padidinimas:Tongą dažnai smogia stiprūs taifūnai (bazinis vėjo slėgis 1,0 kPa), todėl sustiprinama konstrukcinė vėjo pasipriešinimo konstrukcija: padidinkite horizontalių ir vertikalių atramų skaičių, kad susidarytų stabilesnė rėmo sistema; sijos -stulpelių jungties mazgai turi sustiprintas standžias jungtis (pridedant standinimo plokštes); atstumas tarp stogo galiukų sumažinamas iki 1,0 m, o stogo skydas tvirtinamas anti-taifūno-sriegiais (su vandeniui atspariomis tarpinėmis), kad būtų išvengta stogo pažeidimo; stiklinė užuolaidų siena ir dideli stikliniai langai pakeisti smūgiams-atspariu stiklu (10 mm+12A+10 mm) ir įrengti anti-taifūno langinės.

b) Pagrindo reguliavimas:Tongos salos dirvožemis dažniausiai yra prastos laikomosios galios koralinis dirvožemis, todėl, siekiant pagerinti pamato stabilumą, pamatas naudoja polinį pamatą (betoninius polius), o ne juostinius pamatus, o kolonos pėdos yra sutvirtintos, kad būtų galima prisitaikyti prie nelygaus pamato sėdėjimo.

c) Atsparumo korozijai reguliavimas:Tongos jūrinis klimatas yra labai korozinis, todėl plieniniai komponentai yra padengti karštuoju-cinkavimu + fluoro angliavandenilių dažais (didelis atsparumas korozijai); tuščiavidurių plytų sienos yra padengtos antikorozine danga, kad būtų išvengta drėgmės ir korozijos.

d) Funkcinis reguliavimas:Supaprastinkite stiklo užuolaidų sienelę (sumažinkite stiklo plotą) ir padidinkite tvirtų sienų plotą, kad pagerintumėte atsparumą taifūnui; pridėkite lietaus vandens surinkimo įrenginius ant stogo, kad prisitaikytumėte prie Tongos vandens trūkumo problemos.



12 klausimas: koks yra suprojektuoto biurų pastato pritaikymas Pietų Afrikos rinkoje ir kokių koregavimų reikia?

A12: Pietų Afrikos klimatas įvairus (vidutinio jūrinis klimatas pietuose, karštas ir sausas klimatas šiaurėje), vidutinis seisminis aktyvumas ir brandi plieninių konstrukcijų statybos technologija. Suprojektuotas biurų pastatas yra labai pritaikomas, todėl reikia tik nedidelių koregavimų:

1. Pritaikomumo analizė: CBC plieno konstrukcijų sistemos ekonomiškumas ir greitas statybos greitis atitinka Pietų Afrikos rinkos biurų pastatų paklausą; lankstus funkcinis padalinys gali prisitaikyti prie skirtingų įmonių naudojimo poreikių; Suderinamumas su vietinėmis tuščiavidurėmis plytomis ir kitomis medžiagomis gali sumažinti statybos išlaidas.

2. Atitinkami koregavimai:

a) prisitaikymas prie klimato:Pietinėje vidutinio klimato jūrinio klimato zonoje (pvz., Keiptaune) sienų ir stogo šiluminės izoliacijos savybės pagerinamos (stogui naudojamos 75 mm storio EPS daugiasluoksnės plokštės ir į tuščiavidures plytų sienas pridedant šilumos izoliacijos medvilnės), kad būtų galima prisitaikyti prie vėsaus ir lietingo klimato; Šiaurinėje karšto ir sauso klimato zonoje (pvz., Johanesburge) stiklinė užuolaidų sienelė naudoja mažą -spinduliavimo koeficientą (mažą-E) tuščiavidurį stiklą, kad sumažintų saulės spinduliuotę ir pagerintų patalpų šiluminį komfortą.

b) Seisminis reguliavimas:Pietų Afrikos seisminis intensyvumas yra 6-7 laipsniai (mažesnis nei Port Morsbyje), todėl galima atitinkamai sumažinti plieninių kolonų ir sijų sekcijų dydį (pvz., pakoreguoti H400×200×8×12 kolonas į H350×175×7×11), kad būtų sumažintos išlaidos; horizontalių tvarsčių skaičius sumažinamas pagal vietines seismines specifikacijas.

c) Medžiagos koregavimas:Naudokite Pietų Afrikos standartinius plieno komponentus ir tuščiavidures plytas, kad atitiktumėte vietinius statybos kodekso reikalavimus; plieno paklotas gali būti reguliuojamas iki 0,9 mm storio (atitinka vietinius apkrovos reikalavimus), kad būtų sumažintos išlaidos.

d) Funkcinis reguliavimas:Pridėkite saulės kolektorių ant vieno{0}}šlaito stogo, kad prisitaikytumėte prie gausių Pietų Afrikos saulės energijos išteklių ir sumažintumėte energijos suvartojimą; padidinti pietinio koridoriaus plotį iki 2,0 m, kad prisitaikytų prie vietos biuro naudojimo įpročių.



13 klausimas: ar suprojektuotas biurų pastatas tinka Indonezijos rinkai ir kokių koregavimų reikia?

A13: Indonezija yra Pietryčių Azijos šalis, kurioje vyrauja karštas ir drėgnas atogrąžų klimatas, dažni taifūnai ir žemės drebėjimai bei didelė biurų pastatų paklausa. Suprojektuotas biurų pastatas iš esmės yra pritaikytas, tačiau jį reikia visapusiškai pritaikyti klimato ir seisminėms sąlygoms:

1. Pritaikomumo analizė: CBC plieno konstrukcijų sistemos lengvas svoris, greitas statybos greitis ir geras atsparumas korozijai tinka Indonezijos atogrąžų jūriniam klimatui; funkcinis padalinys (nepriklausomi biurai, laiptai, tualetai) atitinka Indonezijos biurų pastatų naudojimo poreikius; Suderinamumas su vietinėmis tuščiavidurėmis plytomis gali sumažinti medžiagų sąnaudas.

2. Atitinkami koregavimai:

a) Dviguba apsauga nuo seisminės ir taifūno:Indonezija yra Ramiojo vandenyno seisminėje juostoje (seisminis intensyvumas 7,5-8 laipsniai) ir ją dažnai nukenčia taifūnai (bazinis vėjo slėgis 0,9 kPa), todėl konstrukcijos dizainas yra optimizuotas: pritaikykite rėmo-tvarsčių struktūrą, kad padidintumėte šoninį standumą ir seisminį atsparumą; padidinti plieninių kolonų ir sijų skerspjūvių dydį ir naudoti energiją{5}}sklaidančius mazgus seisminei energijai sugerti; stogas pakeičiamas į nedidelį nuolydį (3 laipsniai ), siekiant sumažinti vėjo pasipriešinimą, o stogo plokštė tvirtinama anti-taifūno varžtais; stiklinė užuolaidų sienelė pakeista smūgiams-atspariu stiklu ir įrengta vėjui atspari pertvara.

b) Atsparumo korozijai reguliavimas:Indonezijos atogrąžų jūrinis klimatas yra labai drėgnas ir ėsdinantis, todėl plieniniai komponentai yra padengti karštuoju{0}}cinkavimu + fluoro angliavandenilių dažais; tuščiavidurės plytų sienos yra apdorotos drėgmei{2}}atspariomis ir antikorozinėmis medžiagomis, kad būtų išvengta pelėsių ir korozijos; stiklo užuolaidų sienelės sandarinimo juostelėje naudojamas aukštai -temperatūrai ir korozijai-atsparus silikoninis sandariklis.

c) prisitaikymas prie klimato:Pagerinkite pastato vėdinimą ir šilumos išsklaidymą: prie šiaurinės sienos pridėkite ventiliacijos žaliuzes (kartu su dideliais stikliniais langais), kad pagerintumėte oro cirkuliaciją; stogas naudoja šilumą{0}}izoliuojančias spalvotas plienines daugiasluoksnes plokštes (75 mm storio), kad sumažintų patalpų temperatūrą; stiklo užuolaidų sienoje naudojamas žemo-E tuščiavidurio stiklo stiklas, kad blokuotų saulės spinduliuotę.

d) Funkcinis ir medžiagos reguliavimas:Atsižvelgiant į Indonezijos biuro įpročius, padidinti posėdžių salių skaičių vidurinėje biuro zonoje (sujungti dvi 11,43 m ploto zonas); naudokite Indonezijos vietines tuščiavidures plytas ir plieno medžiagas, kad sumažintumėte transportavimo išlaidas; Pridėkite gaisro gesinimo-priemones (gaisrinius hidrantus, priešgaisrinius purkštuvus) pagal Indonezijos priešgaisrinės saugos kodeksus, kad pagerintumėte priešgaisrinę saugą.



14 klausimas: kokie yra pagrindiniai suprojektuoto CBC plieninės konstrukcijos biurų pastato ir jo bendro pritaikymo įvairiose rinkose pranašumai?

A14:1. Pagrindiniai privalumai:Suprojektuotame biurų pastate naudojama CBC plieno konstrukcijų sistema, kurios privalumai yra lankstus erdvės padalijimas, lengvas svoris, didelis stiprumas, greitas statybos greitis, geras suderinamumas su vietinėmis medžiagomis ir stiprus prisitaikymas prie skirtingų klimato ir geologinių sąlygų; funkcinis dizainas (savarankiški biurai, laiptai, tualetai, koridorius) yra paprastas ir praktiškas, galintis patenkinti pagrindinius biurų pastatų naudojimo poreikius įvairiose rinkose; konstrukcinis projektas yra moksliškas ir pagrįstas, užtikrinantis saugumą ir ilgaamžiškumą.

2. Bendras prisitaikymas: pastatas puikiai tinka Port Morsbiui (dizaino prototipas), Pietų Afrikai (nežymūs pakeitimai) ir Filipinams (daliniai pakeitimai); jis tam tikru mastu taikomas Tongoje, Čilėje ir Peru, Indonezijoje, tačiau jį reikia tikslingai koreguoti atsižvelgiant į vietos seisminį intensyvumą, vėjo apkrovą, klimato sąlygas, statybos kodeksus ir rinkos paklausą (dėmesį skiriant seisminiam atsparumui, atsparumui taifūnui, atsparumui korozijai ir prisitaikymui prie klimato kaitos); po atitinkamų koregavimų jis gali visiškai atitikti biurų pastatų naudojimo reikalavimus įvairiose rinkose ir turi gerą rinkos skatinimo vertę.
