Lengvo plieno karkaso miesto namo plėtra CBC pasaulinėms rinkoms

Lengvo plieno smeigės: šaltai -formuota plonasienių-sienių C-pjūvis su matmenimis140×41×39×11 mm(gylis × flanšo plotis × lūpos aukštis × grįžtamasis posūkis) ir0,75 mm storio

CBC pirminės rinkos: Čilė, Peru, Filipinai, Papua Naujoji Gvinėja, Tonga, Indonezija

Struktūrinis loginis pagrindimas, medžiagų{0}}pakeitimai ir pritaikymo rinkai analizė.

Techninio dizaino ir struktūrinės analizės ataskaita: lengvo plieno karkaso miesto namų kūrimas CBC pasaulinėms rinkoms

Taikyti:CBC integruoti sprendimai

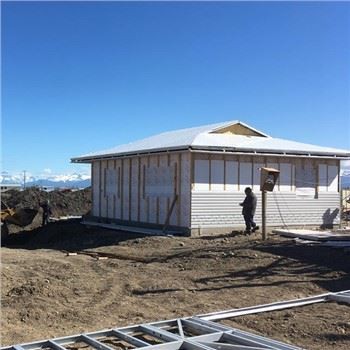

Referencinio projekto vieta:Puerto Natales, Pietų Čilė
Iš viso vienetų:24 (dvi eilutės po 12 vienetų, Z-formos išdėstymas)
Vieneto matmenys: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Dizaino gyvenimas:Didesnis arba lygus 50 metų
Pagrindinė konstrukcinė medžiaga:Šaltai formuotos plonasienės-C-sienos:140×41×39×11 mm, 0,75 mm storio, G550 AZ150
Dizaino ir gamybos platforma:FrameCAD (Naujoji Zelandija)
Data:2026 m. sausio 26 d



A1:
Naudojami pagrindiniai apkrovą{0}}nešantys elementaišaltai formuotos plonasienės-C-smeigėssu geometriniais matmenimis140 mm juostos gylis × 41 mm flanšas × 39 mm klipas × 11 mm grįžtamasis atstumas, pagamintas iš0,75 mm storio G550 AZ150 plienas. Šis profilis-dažniausiai žymimas kaipC14041su giliomis lūpomis-siūlo didesnį atsparumą lenkimui ir varžtų-laikymą, nepaisant mažesnio storio.

Pagrindiniai konstrukciniai komponentai:

Sienų smeigės: C14041 @ 0,75 mm, atstumas tarp600 mm oc

Grindų sijos: Ta pati C14041 dalis, betpadvigubinti arba išdėstyti 400 mm ocatitikti deformacijos kriterijus (L/360)

Stogo gegnės: C14041 @ 600 mm oc mono-šlaitiniam stogui (5 laipsnių nuolydis)

Viršutiniai / apatiniai takeliai: U142×40×0,75 mm

Šoninis stabilumas: Pateikė12 mm OSB-3 apvalkalasveikianti kaip šlyties diafragma, kartu suištisiniai surišami{0}} dirželiaikampuose

Nors 0,75 mm yra plonesnis nei įprastas gyvenamasis LSF (dažnai naudojamas 0,95–1,2 mm),gili lūpa (39 mm)irdidelio{0}}stiprumo G550 plienaskompensuoti struktūriškai. FrameCAD programinė įranga patvirtina narių pajėgumus pagalAISI S100-2020ir vietinius kodus.



A2:
Taip-su tinkama informacija. Nors 0,75 mm yra apatiniame kelių aukštų statybose,AZ150 danga (150 g/m² Al-Zn lydinio)užtikrina puikią apsaugą nuo korozijos, ypač kai:

Plienas yrapilnai uždarasienos ertmėse (apsaugota nuo tiesioginių oro sąlygų)

Garams-laidūs, bet vandeniui-atsparūs barjeraiyra sumontuoti išorėje

Nėra šilumos tilteliųapsaugokite plieną nuo kondensato

Puerto Natales šaltoje, drėgnoje jūrinėje aplinkoje ši sistema išlieka gyvybingajei pirmenybė teikiama drėgmės valdymui. Tačiau didelės-poveikio zonose (pvz., pakrantės purslų zonose) svarbios jungtys gali būti atnaujintos į1,0 mm storio.

„FrameCAD“ korozijos modulis patvirtina 50+ metų patvarumą pagal ISO 9223 C4 klasifikaciją (nuo vidutinės -iki -didelės korozijos rizikos).





A3:
Palyginti su 1,0–1,2 mm sistemomis, 0,75 mm profilis sumažina plieno svorį ~25%, sumažina išlaidas ir transportavimo emisijas,{4}}tačiau reikalauja tankesnio tvirtinimo ir kruopštaus deformacijos kontrolės.

Atnaujinta medžiagos kilimas-(vienetui)

Prekė	Specifikacija	Vieneto kiekis	Iš viso (24 vienetai)
G550 AZ150 C14041 Plienas (0,75 mm)	Smeigės, sijos, gegnės, takeliai	~3 250 kg	78 000 kg
OSB-3 apvalkalas (12 mm)	Sienos + Stogas	274 m²	6,576 m²
PU metalinės reljefinės plokštės (27 mm)	Išorinė danga	210 m²	5,040 m²
Cemento pluošto plokštė (18 mm)	Grindų paklotai	71 m²	1,704 m²
0,6 mm spalvoto plieno stogo danga	Iš anksto nudažytas AZ150	80 m²	1,920 m²
Mineralinės vatos izoliacija	50 mm siena + 25 mm grindys	365 m²	8,760 m²
Garų/oro barjeras	II klasės membrana	274 m²	6,576 m²

Pastaba: grindų sijoms gali prireikti papildomo tiltelio arba sumažinti atstumą, kad būtų apribota tiesioginė -apkrovos deformacija (<10 mm).



A4:

Kaštų efektyvumas: mažesnis plieno tonažas sumažina medžiagų ir siuntimo išlaidas,-svarbus atokiose rinkose.

Greitis: FrameCAD įgalina visišką BIM{0}}į-gamyklos automatizavimą; sienų plokštės, surinktos ne-svetainėje<48 hours.

Tvarumas: High recycled content (>30%) iš G550 plieno; lengvas=mažesnis anglies pėdsakas.

Šiluminis našumas: PU plokštės + ertmės izoliacija pasiektiU-vertė ≈ 0,21 W/m²K(sienos), viršijančios Čilės 5 zonos reikalavimus.

Atsparumas nelaimėms: gerai veikia esant seisminiams įvykiams (plastiškas) ir atsparus puvimui / vabzdžiams,{0}}skirtingai nei mediena.





A5:
CBC veikia įvairiose klimato, seisminės ir reguliavimo aplinkose. Toliau pateikiama rinkos-pritaikymo matrica:

Turgus	Klimato ir rizikos profilis	Reikalingi pakeitimai	Loginis pagrindas
Čilė (Pietų)	Šaltas, šlapias, seisminis (3–4 zona), vėjas	- (pagrindinis dizainas)	Jau optimizuotas žemai temperatūrai, lietui ir žemės drebėjimams
Peru (pakrančių ir Andų)	Sausos pakrantės / šaltos aukštumos; seisminis (3 zona)	• Aukštumose padidinkite stogo nuolydį iki 10 laipsnių • Pridėkite seisminius ryšius pagal NTE E.030	Užkirsti kelią sniego kaupimuisi (Andai); atitinka Peru seisminį kodą
Filipinai	Atogrąžų,{0}}taifūnų, didelės drėgmės, seisminės	• Atnaujinkite tvirtinimo detales į nerūdijantį plieną • Norėdami padidinti korozijos ribą, naudokite Z275 arba AZ200 • Padidinkite pasipriešinimą stogo pakėlimui (mažesnis atstumas tarp gegnių @ 400 mm) • Pridėkite termitų barjerą po grindimis	Taifūnai (didesnis arba lygus 200 km/h vėjui); druskos purškalas; termitų rizika
Papua Naujoji Gvinėja	Pusiaujo atogrąžų miškai, didelis kritulių kiekis, seisminės, neformalios gyvenvietės	• Pakelkite grindis ant prieplaukų (min. . 600 mm) • Ventiliacijai naudokite atvirą{0}}jungčių dangą • Supaprastinkite MEP, kad būtų{0}}išjungtas tinklelis	Potvynių išvengimas; pelėsių prevencija; ribota prieiga prie tinklo
Tonga	Maža sala, cikloninė (4–5 kat.), druskingas oras, ribota logistika	• Naudokite mažiausiai AZ200 dangą • Sutvirtinti stogo-prie-sienos tvirtinimą (uraganiniai spaustukai) • Paruoškite ištisus modulius baržų transportavimui	Ekstremalus vėjo pakilimas; korozija; transporto apribojimai
Indonezija (Java, Sumatra, Papua)	Tropinė, seisminė, vulkaninė, didelė drėgmė	• Ugniai atsparus{0}}gipsas virtuvėse • Termitams{0}}atspari OSB arba MgO plokštė • Modulinis pagrindas minkštoms dirvoms	Atsparumas žemės drebėjimams; biologinis skilimas; nestabili žemė

Universalūs pritaikymai visoms rinkoms:

Vietinio kodekso laikymasis: FrameCAD bibliotekos gali būti atnaujintos pagal nacionalinius standartus (pvz., NSCP Filipinams, SNI Indonezijai).

Darbo įgūdžių lygis: teikti CBC{0}}sertifikuotus surinkimo mokymus-LSF reikalauja mažiau kvalifikuotos darbo jėgos nei betonavimui.

Tiekimo grandinė: iš anksto{0}}sudėkite visus komponentus CBC gamyboje arba regioniniuose centruose (pvz., Maniloje, Limoje), kad užtikrintumėte kokybę.



Dizainas-naudojamas0,75 mm G550 AZ150 C14041 šaltai -formuotos sekcijos-pristatooptimizuotas kainos, greičio ir ilgaamžiškumo balansasCBC portfeliui Lotynų Amerikoje ir Azijos{0}}Ramiajame vandenyne. Nors tinka pietų Čilei, tikslingi patobulinimai (dangos atnaujinimas, vėjo / seisminės detalės, pamatų strategijos) leidžia sklandžiai įdiegtiPeru kalnai, Filipinų taifūno juosta arba Tongos ciklonų zonos.

Naudodama FrameCAD parametrinio projektavimo variklį ir integruotą CBC tiekimo grandinę, ši sistema siūlopasauliniu mastu keičiamo, į klimatą{0}}reaguojančio būsto sprendimas-idealiai tinka nebrangiai, atspariai ir greitai įdiegiamai miesto ar kaimo plėtrai.
